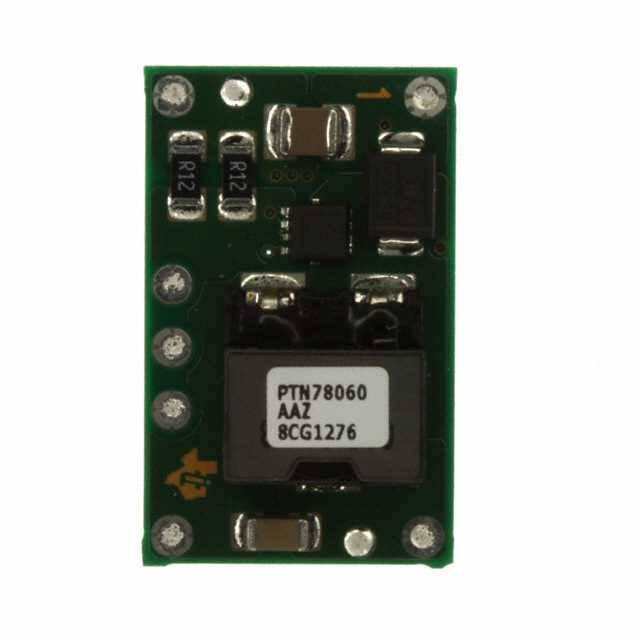

PTN78060AAZ - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTN78060AAZ
Hersteller Teil #: PTN78060AAZ
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: DC DC CONVERTER -15 TO -3V
Verpackung: 7-SMD Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTN78060AAZ Datenblatt
PTN78060AAZ Datenblatt
Spezifikationen
Attribute
Attribute Value
Factory Lead Time
6 Weeks
Lifecycle Status
ACTIVE (Last Updated: 1 day ago)
Surface Mount
YES
Package / Case
7-SMD Module
Mounting Type
Surface Mount
Contact Plating
Copper, Silver, Tin
Number of Pins
7
Power Dissipation (Max)
15W
Power - Output (Max)
15W
Voltage - Input (Nom)
20V
Series
PTN78060A (15W)
Packaging
Tray
Operating Temperature
-40°C~85°C
Size / Dimension
1.00Lx0.62W x 0.38 H 25.4mmx15.7mmx9.7mm
JESD-609 Code
e1
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
3 (168 Hours)
Number of Terminations
7
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Terminal Finish
Tin/Silver/Copper (Sn/Ag/Cu)
Applications
ITE (Commercial)
HTS Code
8504.40.95.80
Power Rating
15W
Terminal Position
DUAL
Terminal Form
BALL
Peak Reflow Temperature (Cel)
260
Number of Functions
1
Depth
15.75mm
Frequency
550kHz
Base Part Number
PTN78060
Number of Outputs
1
Efficiency
88%
Current - Output (Max)
3A
Current - Output
3A
Output Power
15W
Max Output Voltage
-3V
Voltage - Output
-3.3V
Topology
Boost
Control Technique
PULSE WIDTH MODULATION
Current - Output 1
3A
Min Output Voltage
-15V
Isolation
Non-Isolated
Max Input Voltage (DC)
28.7V
Min Input Voltage (DC)
9V
Features
OCP, OTP, UVLO
Height
9mm
Thickness
8.75mm
RoHS Status
ROHS3 Compliant
Radiation Hardening
No
REACH SVHC
No SVHC
Lead Free
Lead Free
Suche nach Teilenummer:PTN78060AAZ Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTN78060AAZ | 7-SMD Module | DC DC CONVERTER -15 TO -3V | |
| PTN78060WAZ | 7-SMD Module | DC DC CONVERTER 2.5-12.6V | |
| PTN78060WAZT | 7-SMD Module | DC DC CONVERTER 2.5-12.6V | |
| PTN78060WAS | 7-SMD Module | 3-A, Wide-Input, Adjustable Switching egulator Module 7-Surface Mount Module -40 to 85 |
